Cara Menyambung Pipa HDPE ke PVC: Pilihan Fitting agar Tidak Salah Beli

Estimated reading time: 7 minutes

Pipa HDPE sudah terpasang, tetapi jalur berikutnya menggunakan PVC. Saat membeli sambungan, pertanyaannya kelihatan sederhana: “Fitting yang cocok yang mana?”

Jawabannya perlu lebih dari sekadar menyebut ukuran inci. Kita perlu tahu diameter luar kedua pipa, jenis sambungan, dan tekanan air yang akan melewatinya. Dengan informasi itu, pilihan fitting bisa dipersempit sebelum barang dipesan.

Cara menyambung pipa HDPE ke PVC adalah menggunakan fitting transisi yang sesuai, seperti pasangan adaptor ulir, coupling transisi khusus, atau sambungan flange. Kedua material tidak disambung langsung memakai lem PVC maupun dilas butt fusion satu sama lain. Rucika menjelaskan penggunaan sambungan mekanis dan ulir untuk menghubungkan pipa dengan material berbeda.

Panduan ini berfokus pada pemilihan sambungan HDPE–PVC untuk jalur air, terutama supaya Anda tidak salah membeli komponen.

Pilihan Fitting untuk Menyambung HDPE ke PVC

Ada beberapa cara yang bisa dipertimbangkan. Tabel berikut membantu menentukan pilihan awal; kecocokan akhirnya tetap mengikuti spesifikasi produk yang digunakan.

Pilihan ini bukan aturan bahwa ukuran tertentu wajib memakai satu metode. Ketersediaan produk, kondisi jalur, dan petunjuk produsen tetap menentukan.

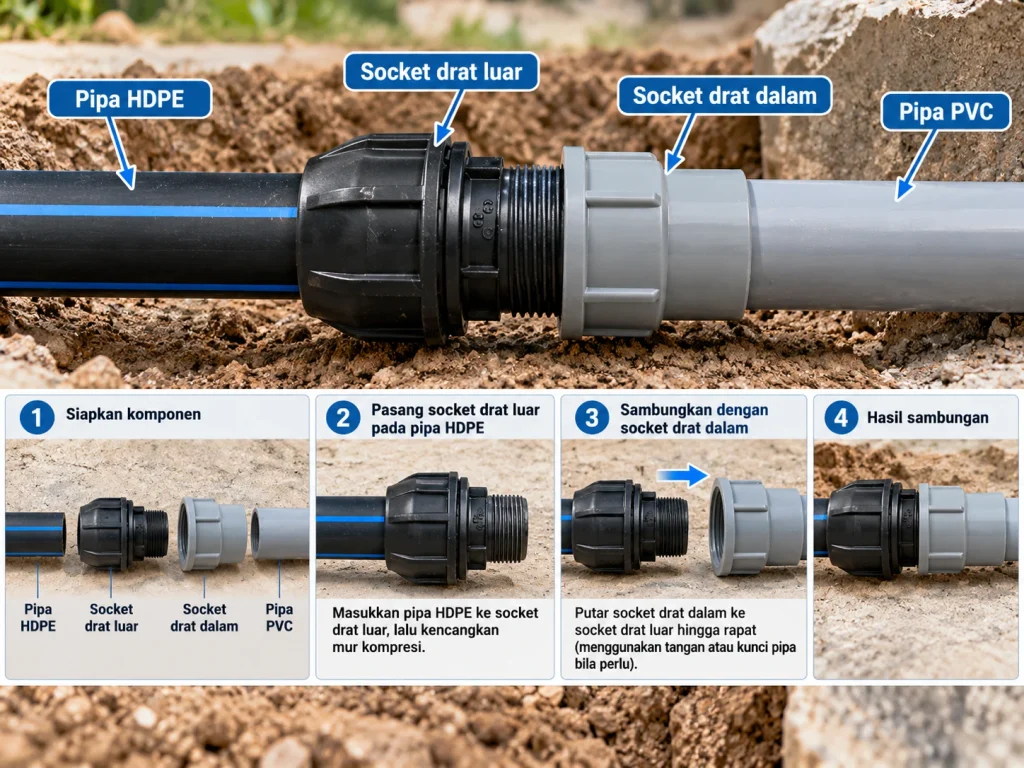

1. Menggunakan Adaptor Ulir

Untuk jalur yang mendukung sambungan drat, sisi HDPE dapat menggunakan adaptor compression berulir. Sisi PVC menggunakan adaptor dengan ulir pasangan dan socket yang sesuai dengan pipanya.

Sebagai contoh konsep, adaptor HDPE berulir dalam dapat dipasangkan dengan adaptor PVC berulir luar yang kompatibel. Bagian compression memegang HDPE, sedangkan bagian socket PVC disambungkan ke pipa PVC sesuai sistem produknya. Rangkaian ini perlu diperiksa sebagai satu kesatuan, bukan membeli dua fitting hanya karena sama-sama bertuliskan “1 inci”.

Sebelum memilih pasangan ulir, pastikan:

• Ulir luar dan ulir dalam memang saling cocok.
• Standar ulirnya sesuai; jangan menganggap BSP dan NPT dapat saling menggantikan.
• Rating fitting cukup untuk kondisi kerja instalasi.
• Bahan perapat ulir disetujui untuk material fitting tersebut.

Mengencangkan lebih kuat tidak selalu membuat sambungan lebih aman. Panduan Spears menjelaskan bahwa pengencangan berlebihan dapat membuat fitting plastik berulir dalam pecah. Ikuti ketentuan produk, termasuk alat dan batas pengencangannya.[3]

Jika membutuhkan gambaran metode pada sisi HDPE, baca juga panduan teknik penyambungan pipa HDPE.

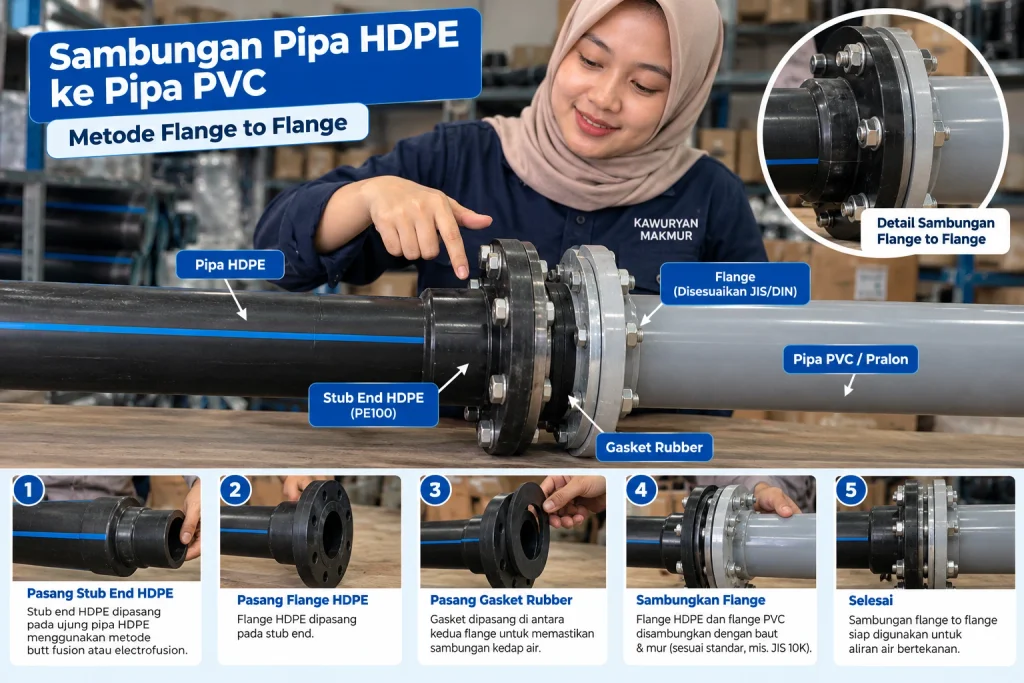

2. Menggunakan Sambungan Flange

Flange layak dipertimbangkan untuk sambungan yang membutuhkan akses bongkar-pasang. Pada sisi HDPE, salah satu susunannya menggunakan stub end atau flange adaptor PE dengan backing flange. Sisi PVC memerlukan adaptor flange yang cocok dengan sistem PVC-nya.

Rucika juga memberikan contoh penggunaan flange untuk transisi antara HDPE Rucika Black dan PVC-O Rucika Exoplas. Namun, detail contoh tersebut tidak boleh langsung dianggap berlaku untuk semua seri PVC.[6]

Sebelum memesan, cocokkan gambar dimensi kedua sisi: diameter, pola lubang baut, ukuran baut, standar pengeboran, dan kelas tekanannya. Jenis serta kebutuhan gasket mengikuti pasangan permukaan flange dan petunjuk produsen.

Untuk jalur proyek, dukungan pipa dan penahan gaya juga perlu diperiksa. Sambungan yang pas secara ukuran tetap membutuhkan pemasangan yang sesuai agar tidak menerima beban yang tidak direncanakan.[7]

Mengapa Ukuran Inci Saja Belum Cukup?

Saat mencari fitting, sebaiknya sebutkan diameter luar pipa atau outside diameter (OD) dalam milimeter, selain ukuran nominal yang tertulis pada produk.

Fitting metric PE dipilih untuk ukuran pipa PE yang sesuai. Sementara itu, socket PVC harus mengikuti dimensi seri PVC yang dipakai. Pada fitting transisi, dua sisi sambungan perlu dicek secara terpisah.[2][4]

Misalnya, Anda mempunyai HDPE OD 32 mm dan pipa PVC yang disebut 1 inci. Informasi tersebut belum cukup untuk memastikan semua komponen bisa dipasangkan. Lengkapi dengan merek/seri PVC, diameter luarnya, serta detail sambungan yang tersedia.

Contoh itu bukan tabel konversi ukuran. Tujuannya menunjukkan bahwa nama dagang ukuran dan ukuran fisik perlu dibaca dengan benar.

Foto tulisan pada badan pipa dan foto ujung sambungan biasanya membantu pemasok memahami kebutuhan. Untuk ukuran fisik, gunakan hasil pengukuran atau katalog, bukan perkiraan dari foto saja.

Alur Pemasangan yang Perlu Diperhatikan

Setelah fitting dipilih, pemasangan mengikuti manual masing-masing produk. Berikut alur pengecekan yang bisa digunakan saat berkoordinasi dengan teknisi:

1. Matikan aliran dan lepaskan tekanan. Jangan membuka sambungan yang masih bertekanan.
2. Periksa ulang komponen. Cocokkan ukuran, kondisi seal, rating, dan pasangan fitting sebelum pipa dipotong.
3. Siapkan ujung pipa. Pemotongan, pembersihan, serta persiapan permukaan mengikuti metode sambungan yang digunakan.
4. Rakit kedua sisi sesuai sistemnya. Ikuti kedalaman masuk dan pengencangan pada fitting compression; ikuti aturan bahan perapat pada ulir.
5. Tunggu proses sambungan selesai. Jika sisi PVC memakai solvent cement, patuhi waktu curing sebelum diberi tekanan. Kering di permukaan belum tentu berarti siap digunakan.
6. Periksa dukungan dan uji sambungan. Teknisi menjalankan pengujian dengan air sesuai prosedur instalasi sebelum jalur dioperasikan atau ditutup kembali.

Panduan ini membantu persiapan pekerjaan, bukan menggantikan parameter pemasangan dan pengujian dari produsen.

Kesalahan yang Sebaiknya Dihindari Saat Membeli

Memesan “sambungan HDPE ke PVC” tanpa rincian. Penjual masih harus menebak ukuran, tekanan, dan kondisi ujung pipa. Semakin lengkap datanya, semakin kecil kemungkinan salah kirim.

Menganggap semua compression fitting serbaguna. Mintalah bukti bahwa model yang dipilih memang sesuai untuk material pada masing-masing sisi.

Memilih PVC hanya karena ukurannya pas. Pada jalur bertekanan, gunakan pipa dan fitting yang memang diperuntukkan bagi tekanan kerja tersebut. PVC kelas D untuk air buangan tidak boleh dianggap setara dengan produk bertekanan.[1]

Mengandalkan fitting berating tinggi untuk menaikkan kemampuan seluruh jalur. Semua komponen perlu sesuai kondisi kerja, termasuk pipa PVC yang sudah terpasang. Prinsip pemilihan rating dan kompatibilitas sambungan perlu diperiksa pada keseluruhan rakitan.

Membeli flange hanya berdasarkan ukuran nominal. Sertakan foto marking dan gambar dimensi bila tersedia, lalu minta pemasok mengonfirmasi kecocokan pasangan sebelum pemesanan.

FAQ: Sambungan Pipa HDPE ke PVC

Apakah HDPE bisa langsung dilem ke PVC?

Tidak menggunakan lem PVC biasa. Gunakan sambungan transisi yang disetujui untuk kedua material, misalnya adaptor ulir, coupling khusus, atau flange.[1]

Apakah bisa menyambung HDPE ke PVC tanpa mesin las?

Bisa, apabila ukuran dan kondisi kerjanya sesuai dengan fitting mekanis yang tersedia. Adaptor compression berulir atau coupling transisi tertentu dapat menjadi pilihan tanpa pengelasan di titik tersebut.[2][4]

Apakah semua coupling HDPE bisa dipasang pada PVC?

Tidak otomatis. Periksa daftar material yang didukung, rentang diameter, rating, dan aturan pemasangan model tersebut.[4]

Lebih baik memakai ulir atau flange?

Pilih berdasarkan kondisi jalur dan produk yang kompatibel. Sampaikan kebutuhan bongkar-pasang, ruang kerja, serta data pipa kepada pemasok; jangan memilih dari ukuran inci saja.

Berapa harga fitting HDPE ke PVC?

Tidak ada satu harga untuk semua susunan. Daftar belanjanya bergantung pada metode, ukuran, merek, dan jumlah titik sambungan. Mintalah penawaran per komponen agar jelas apa saja yang termasuk.

Untuk memperkirakan kebutuhan material pipanya, Anda dapat melihat daftar harga pipa HDPE. Biaya fitting dan pekerjaan sambungan perlu dihitung terpisah.

Masih Ragu Memilih Sambungannya?

Anda tidak harus hafal semua nama fitting sebelum bertanya. Mulai saja dengan foto pipa HDPE, foto pipa PVC, ukuran yang diketahui, dan penjelasan singkat jalurnya.

Konsultasikan kebutuhan sambungan melalui WhatsApp.

Referensi Teknis

1. Rucika — Menyambungkan Dua Jenis Pipa yang Berbeda Material.
2. Philmac — 3G Metric Compression Fittings.
3. Spears — Threaded Connections, panduan sambungan ulir plastik (PDF).
4. Philmac — UTC Universal Transition Coupling Technical Manual (PDF).
5. Plastics Pipe Institute — Mechanical Bolt Type Coupling.
6. Rucika — Menyatukan Pipa dengan Jenis yang Berbeda.
7. PPI Municipal Advisory Board — Model Specifications for HDPE Pipe (PDF).
